Система для автоматической орбитальной сварки " труба с трубой " и вварки труб в трубные решетки Top-S

Система для орбитальной сварки - Top - S - профессиональное решение, разработанное , чтобы удовлетворить требования по качеству, управляемости и воспроизводимости при орбитальной сварке труба - труба , и труба - трубная решетка в том числе при сложных технологических задачах .

Top - S состоит из:

MW 280 система управления, установленная на колеса для свободного перемещения включая

- Инверторный источник тока

- Систему компьютерного числового программного управления

- Систему охлаждения

- Пульт дистанционного управления, включающий интерфейс программирования, клавишу запуска процесса, остановки процесса и клавишу экстренного завершения цикла.

- Модули управления двигателями

- Регулятор газа 1

- Сварочная головка серии MWH

- Платформу для установки двух газовых баллонов

- Пакет кабелей и шлангов, 8 м.

  MW 280 система управления

Стандартные функции:

- Программируемые сектора от 1 до 8

- Программируемый поджиг дуги и отключение наклонов

- Моделирование цикла для диагностики установок программы

- Память на 40 программ и функция редактирования

- Полная диагностика неисправностей

- Многоязычный монитор

Опции и аксессуары:

	Выносной механизм подачи проволоки MWF15 (ф. от 0,8 до 1,2 мм) для катушки D300 (15 кг), имеющий четырех роликовый привод, и соединительный пакет кабелей к горелке, 4 м.		Встроенный механизм подачи проволоки (кассета D100, 1 кг). В версии с головкой MWH-80, вращается вместе с горелкой для наилучшей подачи присадочного материала.
	Головка для сварки труб больших размеров. Для труб диаметром до 120 мм.		Присадочный материал Катушка 1 кг, проволока от 0,8 до 1,2 мм.
	Система дополнительной газовой защиты. Обычно используется при сварке титановых сплавов, для полного контроля за атмосферой разогретого металла		Пружинный балансир. Для подвеса головок

AVC - Контроль расстояния электрод - свариваемая деталь (контроль за длиной дуги).

Головки серии -M, оборудованы электромеханическим устройством для контроля AVC.

Горелка: устанавливается на свариваемой детали, и позиционирует электрод на требуемой дистанции.

Перемещение назад: Втягивание электрода в процессе предварительной установки сварки. Это специально используется при многопроходной сварке или наплавке, для получения большого количества наплавленного металла.

AVC: Непрерывная компенсация изменения расстояния между электродом и свариваемой деталью- аппарат контроля за напряжением на дуге.

Интерфейс для подключения персонального компьютера

Оптически изолированный последовательный интерфейс подключаемый к PC

Соединительный кабель PC...MW-280

Программное обеспечение MAUS WeldTOPдля PC

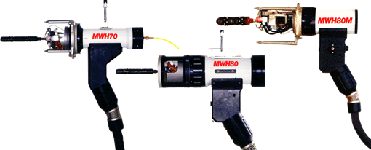

MWH70, MWH80, MWH80M

Головки для орбитальной сварки "труба-трубная решетка" (вварки труб в трубные решетки)

Мы предлагаем три модели головок для вварки труб в трубные решетки. Дорны HS и центрирующие картриджи HC, быстро и точно позиционируют головку в трубе для сварки, гарантируя повторяемость и высокое качество результата.

MWH-70 Легкая и экономичная, самая маленькая головка в серии MWH

MWH-80 В комплекте с механизмом подачи проволоки вращающимся вместе с горелкой, позволяет устранить скачки и петли при подаче присадочного материала.

MWH-80M Специально предназначена для сварки с использованием AVC, электромеханического устройства слежения за длиной дуги.

Комплект горелки для сварки внутри

Этот комплект дает возможность производить сварку за поверхностью, ограничивающей доступ к стыку. Комплект изготавливается в соответствии со специальным заказом.

MWH33, MWH34, MWH35, MWH35M, MWH36, MWH36M, MWH41, MWH42

Головки для орбитальной сварки "труба - труба" (в том числе сварка "труба-калач")

Система Top-S, и модельный ряд головок, позволяет решать любые задачи сварки труб с трубами. Их малые габариты обеспечивают оператору легкость при сварке, даже, где расстояние между трубами мало.

Головки закрытого типа MWH41 и MWH42, предназначены для сварки труб небольших размеров без использования присадочного материала.

- Процесс сварки TIG/TIG с присадочной проволокой

- Пространственное положение сварки вертикальное, горизонтальное, наклонное

- Охлаждение водяное охлаждение корпуса головки, горелки и центрирующего диска

- Сварочный ток до 200 А

- Наружный диаметр труб от 12 до 115 мм, для некоторых моделей устройство AVC и устройство колебаний горелки

- Скорость вращения минимум 0,3 об/мин, максимум 2 об/мин

- Скорость подачи сварочной проволоки 1,6 м/мин, макс

- Кассета с присадочной проволокой Тип Мини, (1 кг, D100 ), устанавливается в корпус головки

- Диаметр присадочной проволоки от 0,6 до 0,8 мм, (0,8 мм стандарт)

- Диаметр электрода от 1,6 до 2,4 мм, (2,4 мм стандарт)

- Минимально возможное расстояние между трубами согласно расчёта

- Масса от 5,5 до 10,0 кг, без пакета кабелей

Только у MWH35M и MWH36M

- Ход суппорта AVC 16 мм

- Ход устройства колебания горелки 12 мм

- Расстояние от зажимных губок до электрода 140 мм
