Электропривод BELIMO BFL230

Крутящий момент, Нм:  4/3
Номинальное напряжение, В:  230

Электропривод Belimo BFL230 для управления противопожарными нормально открытыми (огнезадерживающими) клапанами небольших размеров, установленными в системах кондиционирования, общеобменной, местной и технологической вентиляции.

Принцип действия

При перемещении заслонки клапана в нормальное рабочее положение в электроприводе взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает заслонку в защитное положение.
Фиксация защитного положения

В случае пожара специальный механизм Safety Position Lock™ надежно удерживает противопожарный клапан в защитном положении для обеспечения максимальной безопасности. Техническое решение для этой функции приводов серии BFL и BFN запатентовано.
Сигнализация положений

Электропривод BFL230 содержит два фиксированных микропереключателя для сигнализации конечных положений клапана. Контакты микропереключателей имеют золотое/серебрянное покрытие и позволят включать их как в цепи слабых токов (уровня мА) , так и в мощные цепи (уровня А) исходя из спецификации. Необходимо принимать во внимание, что после подачи на них сильного тока, микропереключатели уже не будут реагировать на слабые токи.
Промежуточное положение заслонки клапана определяется по механическому указателю на электроприводе.
Ручное управление

Возможно ручное управление приводом, а также фиксирование его в любом положении. Разблокировка осуществляется либо  вручную, либо автоматически при подаче питания на привод.


Артикул

BFL230

Время поворота двигателя

< 60 с

Время поворота пружины

20 с

Вспомогательные переключатели

2 однопол., 1 мА… 3 (0,5) А, 250 В~

Кабель

1 м, 2 x 0.75 мм² / 1 м, 6 x 0.75 мм²

Крутящий момент

4 Нм

Крутящий момент пружины

3 Нм

Питание

230 В~

Площадь заслонки ≈

Определяет изготовитель клапана

Присоединение

Передающее звено 12х12

Серия

BFL

Управление

Откр/Закр

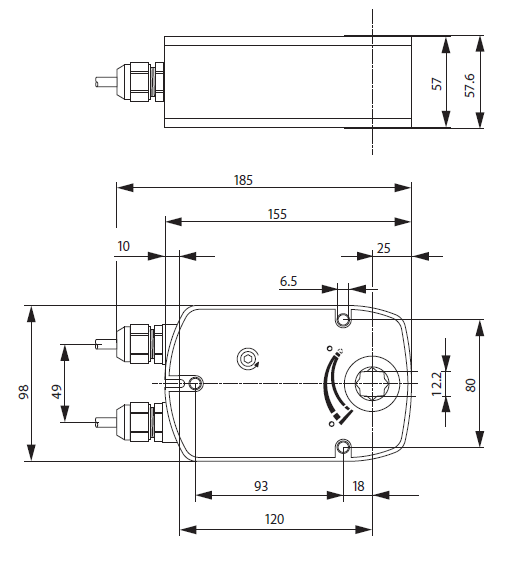

Габаритные размеры

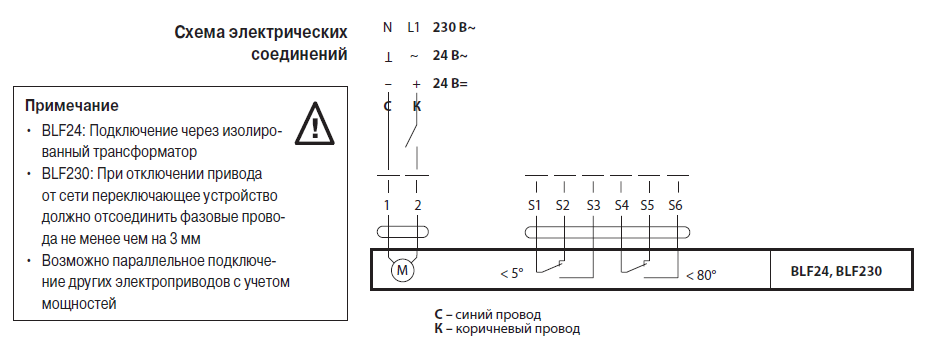

Схема подключения
